バイクの電源取り出しの手順｜ACCから取るときの確認点

ドラレコやUSB充電器の説明書を開くと、「ACC電源に接続してください」と書いてあります。

ところが車体のどこにACC電源があるのかは書かれていません。

電源取り出しの方法は大きく3つで、車体の空きカプラーから取る方法、既存の配線から分岐させる方法、バッテリーから直接引く方法です。

このうちバッテリー直結だけは、キーを切っても電気が流れ続けるため、リレーやスイッチを足さないとバッテリーが上がります。

本記事では、方法ごとの手順・失敗したときに何が起きるか・必要な道具と代用を解説します。

電源取り出しの3つの方法と手順

作業を始める前に、必ずバッテリーのマイナス端子を外してください。工具が金属部分に触れてショートすると、ヒューズが飛ぶか、最悪の場合は配線が焼けます。

車体の空きカプラーから取る

いちばん確実で、車体側の配線を切らずに済む方法です。

車種ごとに専用の分岐ハーネスが用意されている場合があり、それを挟むだけで取り出せます。

手順は、シートやサイドカバーを外してカプラーの位置を探し、純正のカプラーを外して分岐ハーネスを割り込ませ、元のカプラーを戻すという流れです。

カプラーの位置は車種ごとに違うので、サービスマニュアルか車種別の適合表で確認してください。

既存の配線から分岐させる

テールランプやポジションランプの配線から分岐させる方法です。

エレクトロタップ（配線を挟んで分岐させる部品）が手軽ですが、被覆を噛み切って接触させる構造のため、振動で接触が甘くなることがあります。

長く使うなら、被覆を剥いてから圧着端子で結線し、絶縁テープか熱収縮チューブで覆うほうが確実です。

バッテリーから直接引く

電流を多く使う機器を付けるときの方法です。

端子に直接つなぐので取り出せる容量に余裕がありますが、キーの位置に関係なく通電し続けます。

リレーを入れてACC連動にするか、手元でオンオフできるスイッチを入れてください。

ヒューズはバッテリー側から30cm以内に入れるのが基本です。

ACC電源とバッテリー直結を取り違えると何が起きるか

ACC電源はキーをオンにしたときだけ通電する配線で、バッテリー直結は常時通電です。

この2つを取り違えたまま機器をつなぐと、駐車中もずっと電気が流れます。

ドラレコの駐車監視のように意図してそうする場合は別ですが、USB充電器を直結にしてスマートフォンを差したまま停めれば、数日でセルが回らなくなることもあります。

逆の失敗もあります。

ACC電源から容量の大きい機器を引くと、元の配線が想定していない電流が流れ、ヒューズが飛びます。

飛んだヒューズを容量の大きいものに交換して済ませるのがいちばん危険で、配線側が先に熱を持ちます。

ヒューズは必ず元と同じ容量に戻してください。

どの配線がACCなのかを車体側で探す手順は、バイクのACC電源の探し方で解説しています。

電源取り出しでよくある失敗と直し方

走っているうちに機器が動かなくなる

接触不良がいちばん多い原因です。

エレクトロタップで分岐した箇所か、カプラーの差し込みが甘い箇所を疑ってください。

指で軽く引いて動くようなら、圧着端子で結線し直すほうが早いです。

アースを塗装面に落としてしまう

マイナス側は金属のフレームに落としますが、塗装やアルマイトの上ではきちんと導通しません。

動作が不安定になるか、まったく動かなくなります。

塗装を軽く剥いだ面か、もともと導通が確保されているボルトに留めてください。

配線が可動部に噛む

ハンドルを左右に切った状態と、フォークが縮んだ状態の両方で長さを確かめてください。

片側に切ったときだけ突っ張っていると、走行中に被覆が擦れて中の銅線が出ます。

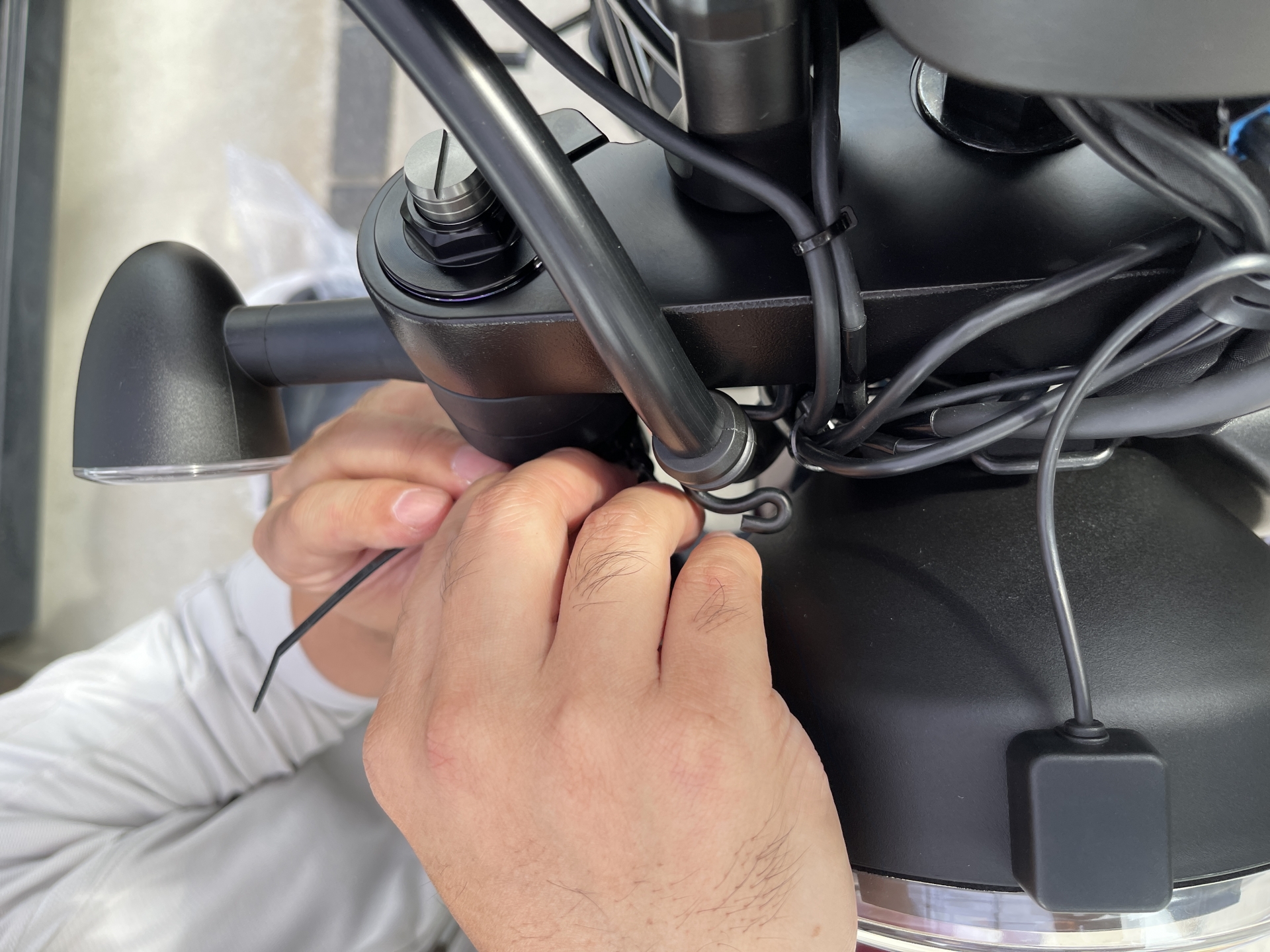

結束バンドで固定するときは、ブレーキホースやスロットルワイヤーと一緒に締めないよう気をつけます。

必要な道具と代用が利くもの

最低限そろえたいのは検電テスターと圧着ペンチ、それに絶縁テープです。

検電テスターは配線に通電しているかを調べる道具で、これがないとACCなのか常時電源なのかを見分けられません。

針を刺すタイプは被覆に穴が残るので、カプラーの端子側から当てるタイプのほうが車体にやさしいです。

圧着ペンチはプライヤーで代用できるように見えますが、圧着が甘いと振動で抜けます。

ここは専用品を使ってください。

一方で熱収縮チューブは絶縁テープで代用できます。

テープは端が浮きやすいので、巻き終わりを引っ張らずに重ねるのがコツです。

ヒューズ電源（ヒューズボックスに差して分岐させる部品）を使う場合は、平型・ミニ平型・低背といった形の違いがあるため、車体のヒューズを1本抜いて形を合わせてから買います。

作業前後に確認するタイミングの目安

取り付け直後に見ておきたいのは、キーをオフにしたときに機器が切れるかどうかです。

切れなければ配線を間違えているので、その場でやり直してください。

次に、エンジンをかけた状態でも動くかを確かめます。

アイドリングで電圧が下がると止まる機器もあるためです。

その後は、100km前後走ったあたりで結束バンドの緩みと配線の擦れを一度見ます。

問題がなければ、あとはオイル交換のような定期整備のついでに配線を目で追う程度でかまいません。

ただ、電源を足すほどバッテリーへの負担は増えます。

複数の機器をつないでいるなら、バッテリー自体の劣化も合わせて見てください。

種類ごとの寿命の目安はバイクのバッテリーの選び方で解説しています。

つなぐ機器のタイプで電源取り出しの選び方が変わる

USB充電器やグリップヒーターのように、走行中だけ使うものはACC電源で足ります。

取り出し先は空きカプラーかヒューズ電源です。

手数も少なく、車体の配線を切らずに済みます。

ドラレコは考え方が分かれます。

走行中だけ録るならACCで足りますが、駐車監視まで使うなら常時電源が必要になります。

その常時電源側は、電圧が下がったら給電を止める機能付きを選ばないとバッテリーを空にします。

ドラレコと車載動画用カメラで求められる電源の条件の違いは、バイク用カメラの種類と選び方で解説しています。

ETC車載器は、取り付けとセットアップが別の作業です。

車載器を車両に紐づけるセットアップは登録店で行うため、配線だけ自分でやってセットアップは店に頼むという形になります。

持ち込み車載器のセットアップへの対応は店舗ごとに異なるので事前に確認してください。

バイク用ETCの選び方で導入の流れを解説しています。

シガーソケットを増設する場合は、機器側が必要とする出力に足りているかを先に見ます。

バイクのシガーソケットの選び方で出力と防水キャップの見分け方を解説しています。

よくある質問

電源取り出しは自分でやっても大丈夫ですか

USB充電器の増設程度なら、ヒューズの容量とアースの落とし方を守れば自分でできる範囲です。

ただし配線を車体の奥まで通す作業や、カウルを大きく外す車種では、外装の爪を折るリスクもあります。

判断がつかない場合は販売店で確認してください。

エレクトロタップは使わないほうがいいですか

短期間の仮付けなら使えますが、長く使う機器には向きません。

被覆を噛み切って接触させる構造のため、振動と湿気で接触が悪くなり、症状も途切れがちで原因が分かりにくくなります。

常設するなら圧着端子で結線してください。

ヒューズは何アンペアを選べばいいですか

つなぐ機器の消費電力から必要な電流を計算し、それより少し上の容量を選びます。

分岐元の配線が持つ容量を超えないことが前提で、元のヒューズより大きいものは使いません。

機器の説明書に推奨容量が書かれている場合は、それに従ってください。

複数の機器をつなぎたいときはどうしますか

1か所から次々に分岐させるのではなく、リレーで常時電源から引いた線を分配ブロックに入れ、そこから各機器へ配る形にします。一箇所にまとめておけば、後から機器を足すときも配線を追いやすくなります。

まとめ

電源取り出しで最初に決めるのは、その機器がキーオフのときも動く必要があるかどうかです。

要らなければACC電源から、要るならバッテリー直結にリレーかスイッチを足します。

この判断を間違えると、バッテリー上がりかヒューズ切れのどちらかが起きます。

作業そのものは、マイナス端子を外す、アースは金属面に落とす、ヒューズは元の容量を超えない、この3つを守れば大きな事故にはなりません。ぜひ本記事の3つの取り出し方法と機器別の選び分けを参考に、自分のバイクと使う機器に合った配線を選んでください。
